运沙船使用泥沙泵卸沙方案

运沙船使用泥沙泵卸沙方案



        目前,很多吹沙填海造地现场用户需要把运沙船里边的沙子卸出并送到岸上,现在常用的方式有运输皮带卸沙、吊机卸沙、泥沙泵卸沙等方式,一般运输皮带卸沙和吊机卸沙都适合距离较近的卸沙,距离远一点的只能考虑用泥沙泵卸沙,下面介绍一下泥沙泵卸沙这一方式的使用方案。

        泥沙泵可以分为三种:卧式泥沙泵,立式泥沙泵,潜水泥沙泵。三种不同形式泥沙泵的介绍:


一、卧式泥沙泵


       卧式泥沙泵:流量大,扬程也大,输送距离也比较远,并且该泵泵壳、叶轮、护板选用耐磨高铬合金材质,洛氏硬度高达55-65,耐磨性好,寿命长,但是立式泥沙泵的安装位置受限,水面离泵的中心位置高差不能太高,太大了泵容易吸真空就不能上水,所以选用卧式泥沙泵卸沙时泵的安装位置不能离沙面或者是水面高差超过1.5米,一般的运沙船船舱深度都要超过这个距离,卧式泥沙泵卸沙的时候放到甲板上显然不太合适,如果做一个浮体平台把卧式泥沙泵安装上,再把浮体放到船舱里,也不是很合适,因为卧式泥沙泵的体积和重量都比较大,一般都有3吨重以上,体积也不小,如果加上浮体,重量可能超过10吨,所以吊装和活动起来就比较麻烦。所以直接选择卧式泥沙泵卸沙不是很方便。

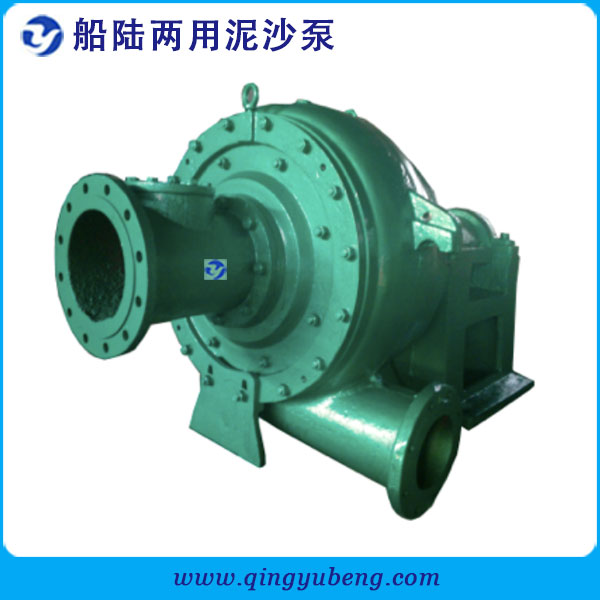

卧式泥沙泵



二、立式泥沙泵

        立式泥沙泵:立式泥沙泵体积小,其泵体直接接触浆体,不需灌注引水,便于操作,配套浮筒后移动方便灵活,缺点是流量小,扬程低。立式泥沙泵适合用于含沙浓度较高的环境,这个情况也正好与运沙船卸沙的工况相符,所以立式泥沙泵成为运沙船卸沙的首选泵型。根据运沙船方量的大小选择一台或多台立式泥沙泵,并配套高压水泵组合使用,但是如果运沙船在4000-5000方左右,用立式泥沙泵卸沙速度较慢。

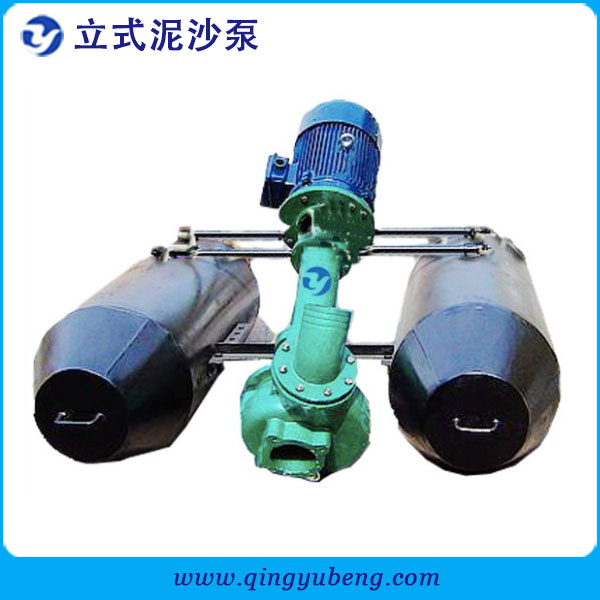

立式泥沙泵


三、潜水泥沙泵

        潜水泥沙泵:操作简单,可以直接放在沙层或水中,就不存在高差与吸真空问题,但是潜水泥沙泵也有自己的缺点。第一,因把潜泥沙泵放在哪个位置就抽哪个地方的沙子,所以每抽取一定时间后就要移动潜水泥沙泵,假如选混水流量1000m³/h的潜水泥沙泵重量在2.4吨左右,经常吊着移动也比较麻烦,配上高压水泵冲一下沙子,移动的频次会低些,但是抽到最后,也会容易留一部分沙子没办法抽取,并且潜水泥沙泵流道窄,网孔小,如果沙源里面有垃圾或者石子,容易造成堵塞,这是潜水泥沙泵的最大缺点。所以卸沙的时候选用潜水抽沙泵的也比较少。

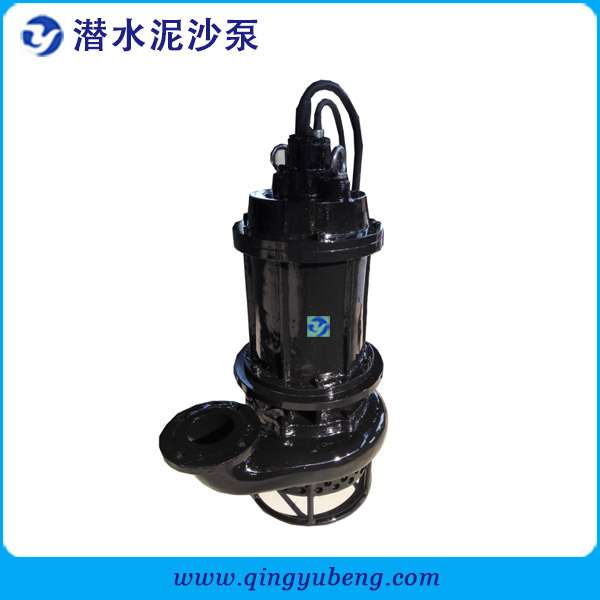

潜水泥沙泵


       随着对卸沙施工的要求越来越高,特别是施工方案的安全性,以及结合客户施工的经济效益要求,我公司联合船舶设计院,共同设计开发了一种多台立式泥沙泵卧式泥沙泵组合卸沙的卸沙船,船舱内部安装有高压水泵等其他设施,具有安全系数高,施工操作方便,效率高,使用维护费用低等优点。主要针对5000吨左右的运沙船,沙舱长度一般在45米到55米,设计采用8台到10台立式泥沙泵吸取运沙船里面的沙子,卸沙船直接停靠在运沙船一侧,如果输送距离在400-600米,可直接用立式泥沙泵抽取沙子输送,如果输送距离在600米到1500米,则有立式泥沙泵抽取沙子通过管道供给卸沙船船舱内部安装的一台卧式泥沙泵输送。

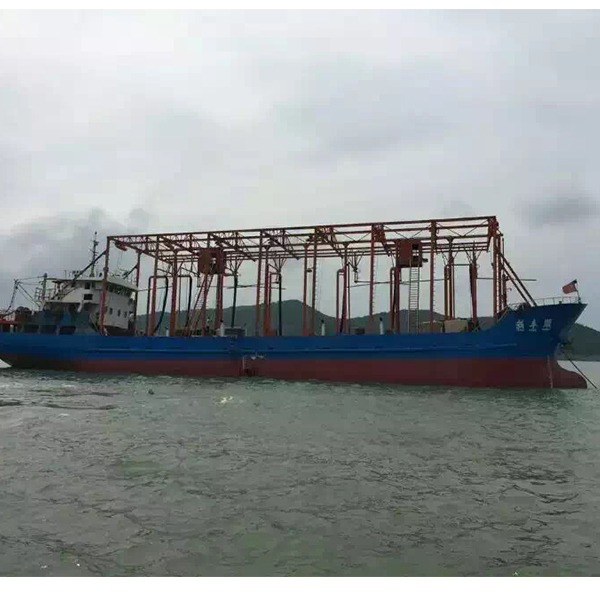

 立式泥沙泵与卧式泥沙泵组合卸沙船
卸沙船样图

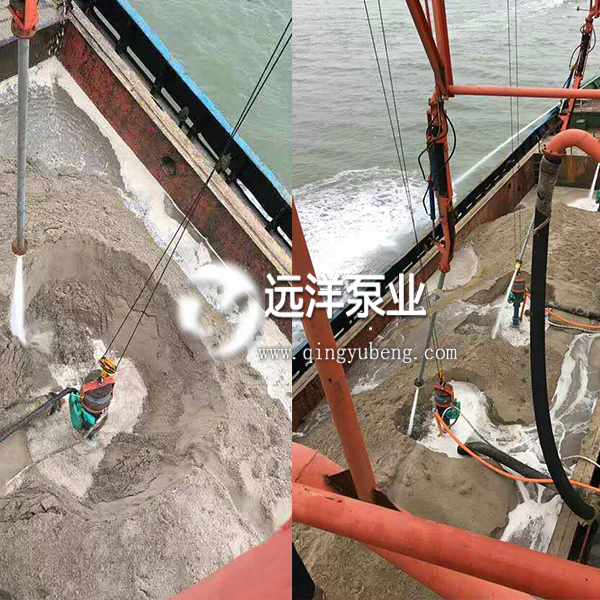

卸沙船使用立式泥沙泵卸沙
卸沙船使用立式泥沙泵抽沙样图

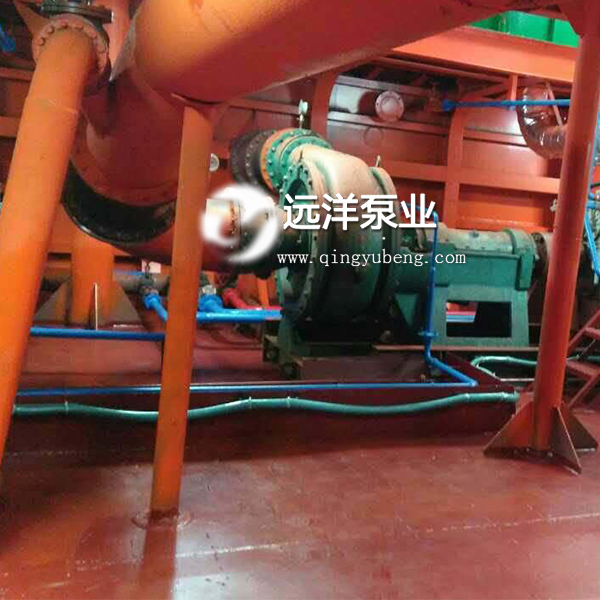

 卸沙船船舱内卧式泥沙泵
卸沙船船舱内部卧式泥沙泵样图

        目前,采用该方案设计的卸沙船,已通过浙江三江、江苏亚欧等船厂生产制造20多艘,在舟山渔山施工的有近15艘,大部分客户已抽沙150万方到200万方左右,反馈整体设计符合施工要求,与以往施工方式相比,每船可节约施工人员10人左右,并且泥沙泵都采用耐磨合金材质,寿命长,更换配件周期长,停机时间短,维护费用低很多。

       远洋泵业从事泥沙泵、抽砂泵、清淤泵、吸沙泵、渣浆泵等设备开发、生产和销售近20年,不仅提供产品和行业整体解决方案,还提供现场安装服务,有关清淤、抽沙方面方案设计及设备问题请随时联系我们。

        选择远洋,共赢未来!
作者:泰安远洋泵业| 2018-04-23 10:48:16|应用案例|运沙船使用泥沙泵卸沙方案
